第一種耐壓試驗電壓，工頻工作電壓(試驗變壓器)。絕緣結構在其整個運行過程中，必須能夠長期連續地承受工頻最高工作電壓，通常稱之系統最高壓相電壓 。

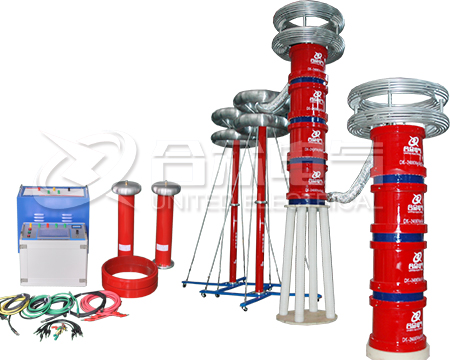

第二種耐壓試驗電壓，暫時過電壓(調頻串聯諧振耐壓試驗裝置)。它包括習慣上所指的工頻電壓 升高和諧振過電壓。工頻電壓升高起因于空載線路的電容效應、甩負載和不對稱接地。當突然甩負載后，由于電源只帶一條空載的輸電線路，而輸電線路的對地容抗可用一個X表示，這樣渡過電源內阻的電流就突變?yōu)槿菪噪娏鳎@個電流流過系統中的硬抗就造成了電壓升高。因為這升了電壓仍接近于50HZ交流電壓，故稱為工頻電壓 升高。在近代的保護條件下，作用時間約為十分之幾秒至1S。與長期施加的交流電壓一樣，對電力設備內絕緣老化及電力系統的絕緣結構影響很大。諧振過電壓起因于鐵蕊的非線性電感元件所引起的諧振，其幅值較高，持續時間較長，其頻率可以是工頻基波，也可以是高次或分次諧波。

第三種耐壓試驗電壓，操作過電壓。它是由于電力系統中斷路器動作(如切、合空載長線，切空載變壓器等)產生的。這種過電壓的波形很不規則，情況不同時變化甚大，可以是衰減振蕩波，或是非周期性電壓的沖擊波同，作用時間約為10-2S,一般在1MS之內電壓達最大值。我國電力系統中操作過電壓的大致位數如下35KV為4.0倍。110KV~220KV為3.0倍,330KV為2.75倍，500KV為2.0倍。

第四種耐壓試驗電壓，雷電過電壓(或外部過電壓、大氣過電壓)。它是由于雷云放電產生的，幅值很高，作用時間約幾到幾十微秒，目前，我國對于雷電過電壓的試驗標準電壓波規定為1.2/50us的全波。雷電過電壓往往造成電力設備破壞。為保證電力系統的安全運行，對雷電過電壓必須采取積極的預防措施。

  為了保證絕緣結構能夠耐受上述四種電壓的作用。絕緣結構必須經受沖擊波耐壓試驗以及工頻耐壓試驗的考驗，并要求有足夠的裕度。大量的試驗研究表明，電壓等級在220KV以下的電力設備，其沖擊電壓、操作波電壓和工頻電壓這間有一定的等效關系，一般直接用工頻電壓去試驗電力設備承受電力系統工頻運行電壓、工頻電壓升高的能力，并且習慣上用等效的工頻電壓試驗波電壓的能力。
