高壓套管局部放電試驗前對試品的要求

  局部放電試驗在所有高壓絕緣試驗之后進行，必要時可在耐壓試驗前后進行一次，與之比較。

  試品的表面應清潔干燥，試品在試驗前不應受機械和熱的作用。

  局部放電檢測儀西系統測定回路的背景噪聲水平應低于試品允許放電的50%，當試品允許放電量較低時(如小于10pc)則背景噪聲水平可允許到放電量100%。

  試驗標準

  國家標準GB1094.3-2003及GB/T4109--1999中規定的分接開關局部放電試驗的方法及步驟：

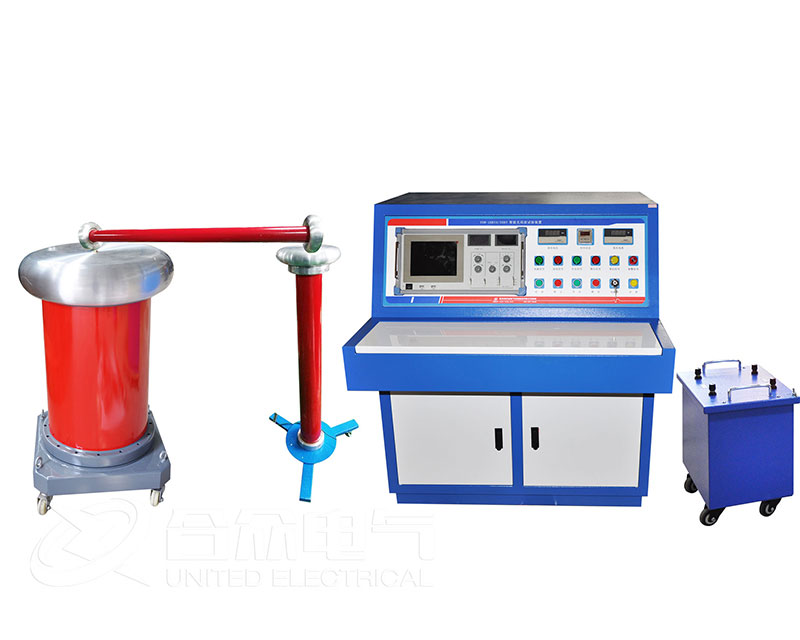

  試驗回路

  測量局部放電的基本回路有3種，其中兩種為直流法測量回路;還有一種稱為平衡法測量回路。

  每一種回路主要包括：

  試品等效電容Cx;

  耦合電容Ck：Cx在試驗電壓下不應有明顯的局部放電。

  測量阻抗值Z：測量阻抗是一個四端網絡的元件。它可以是電阻R和電感L的單一元件，也可以是電阻電容并聯或電阻電感并聯RC和RL電路，也可以是電阻電感電容組成RLC調節回路。調節回路的順序特性，應與局部放電檢測儀器有工作頻率相匹配。測量阻抗應具有阻止試驗電源頻率進入儀器的頻率響應。連接測量阻抗和測量儀器中放大單元的連線，通常為單屏蔽同軸電纜。

  根據試驗時干擾情況，試驗回路接有一阻塞阻抗Z，以降低來自電源的干擾，也能適當提高測量回路最小測量水平。

  測量局部放電檢測儀器M

  測試結果指示系統局部放電的測量儀器按所測量參量可分不同類別。目前有標準依據的是測量視在放電量的局部放電檢測儀器，這種儀器的指示方式，通常是示波屏與峰值電壓表(PC)或數字顯示并用。用示波屏是必須的。示波屏上顯示的放電波形有助于區分內部局部放電和來自外部的干擾。放電脈沖通常顯示在測量儀器的示波屏上的(橢圓)基線上。測量局部放電檢測儀器的掃描頻率應與試驗電源的頻率相同。
