工頻耐壓試驗裝置接線及工作原理

工頻耐壓試驗裝置接線及工作原理

1、調壓部分接線及原理

調壓部分由控制部分和試驗變壓器組成。控制部分是由接觸式調壓器及其控制、保護、測量、信號電路組成。試驗變壓器由低壓繞組、高壓繞組、儀表繞組三部分組成。

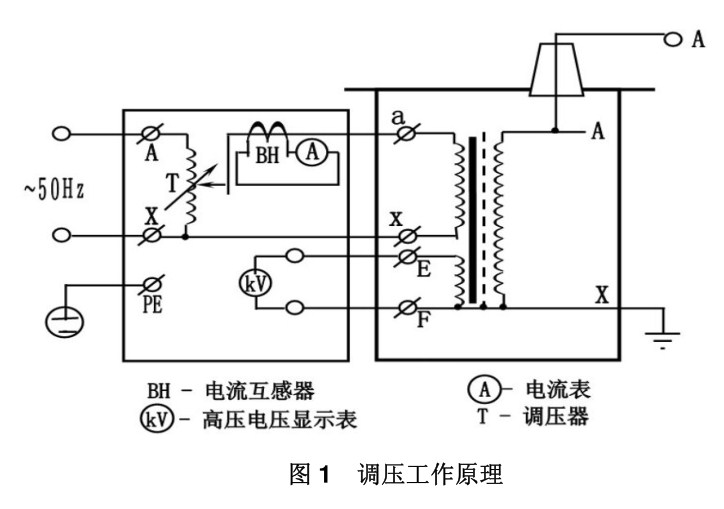

試驗變壓器為交直流兩用時,試驗變壓器配置了高壓硅堆(油變、氣變?yōu)閮?nèi)置,干變?yōu)橥庵?,高壓可輸出交流和直流。輸出交流時,要求接入短路桿(油變、氣變)或去掉外置硅堆(干變);輸出直流時,要求擰出短路桿(油變、氣變)或加上外置硅堆(干變)通過接入工頻電源,調節調壓器,以獲得所需要的試驗高壓電壓值。其工作原理見圖1:

工頻耐壓試驗裝置調壓工作原理

2、試驗部分接線及原理

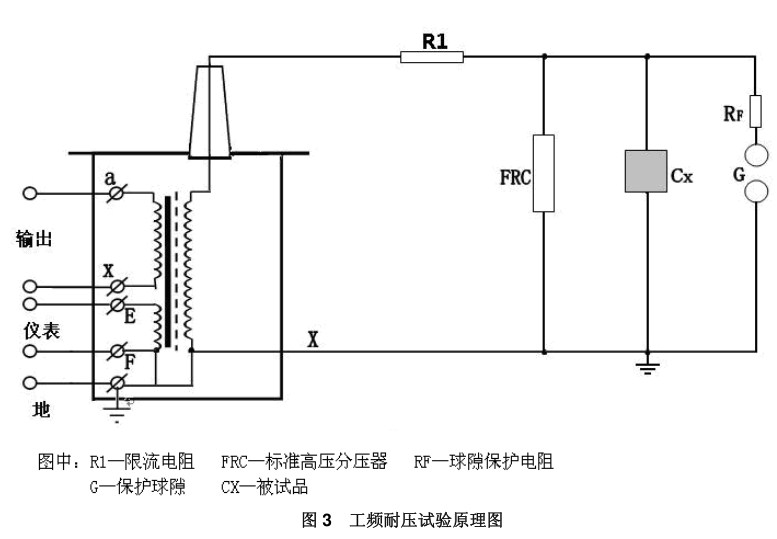

做耐壓試驗時,控制部分、變壓器的接地端及高壓尾必須可靠接地。有條件的情況下,做工頻耐壓試驗請加上限流電阻、標準高壓分壓器、球隙保護電阻及保護球隙,如圖3:


工頻耐壓試驗原理

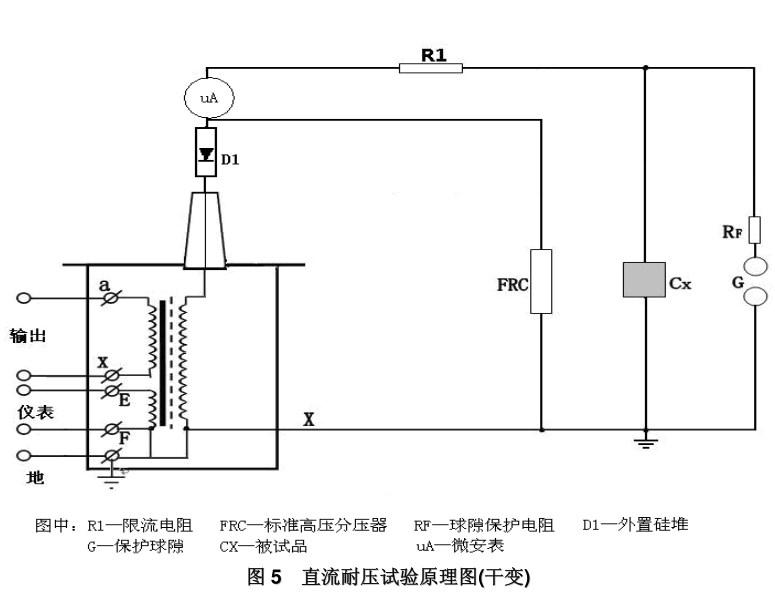

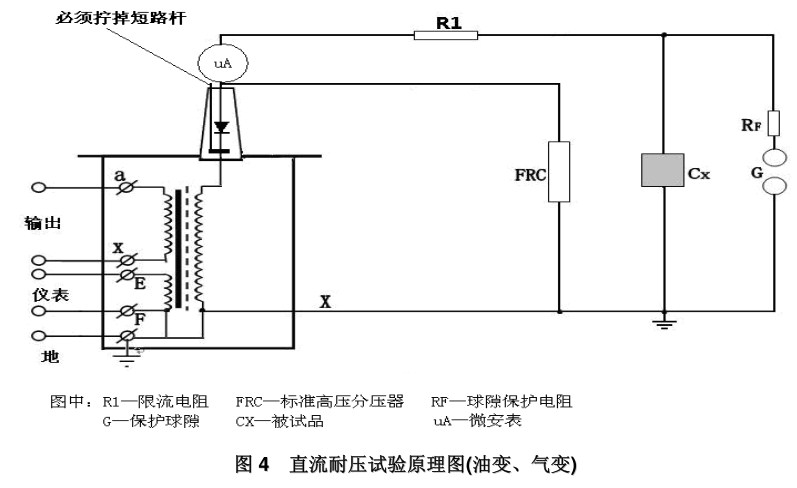

做直流耐壓試驗請另外加上微安表,微安表必須接在硅堆和被試器之間,油變或氣變一般擰在高壓頭上面(要求擰出短路桿),干變擰在外置硅堆上面;為了更準確顯示高壓直流泄漏電流,請將分壓器的高壓線接在微安表和硅堆之間,(油變、氣變)如圖4,(干變)如圖5。

直流耐壓試驗原理

耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100~300mA時,可取 0.5~1Q/V(試驗電壓);高壓側額定輸出電流為1A以上時,可取1Q/V(試驗電壓)。常用水電阻作為限流電阻,管子長度可按 150kV/m 考慮,管子粗細應具有足夠的熱容量(水阻液配制方法:用蒸餾水加入適量硫酸銅配制成各種不同的阻值)。


直流耐壓試驗原理

球間隙及保護電阻:當電壓超過球間隙整定值時(一般取試驗電壓的110%~120%),球間隙放電,對被試品起到保護作用。球間隙保護電阻可按1Q/V(試驗電壓)選取。

在工頻耐壓試驗中,低電壓側測量電壓(儀表電壓)不是非常準確的,其原因是由于試驗變壓器存在著漏抗,在這個漏抗上必然存在著壓降或容升,使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。


工頻耐壓試驗裝置

工頻耐壓試驗時,被試品上的電壓高于試驗變壓器的輸出電壓,也就是所謂容升現象。感應耐壓試驗時,試驗變壓器的漏抗必然存在著壓降。為了準確測量被試品上所施加的電壓,因此常在高壓側接入標準高壓分壓器來測量電壓。
